显示控制板与嵌入式 HMI 开发平台

从 DP 视频输入、MIPI DSI / LVDS 面板适配,到内置图形加速、图像旋转缩放与嵌入式触摸界面,集成在一套显示与交互平台上。如果你在某个行业已经有成熟的应用方向,可以带着需求来一起评估显示与电子部分。

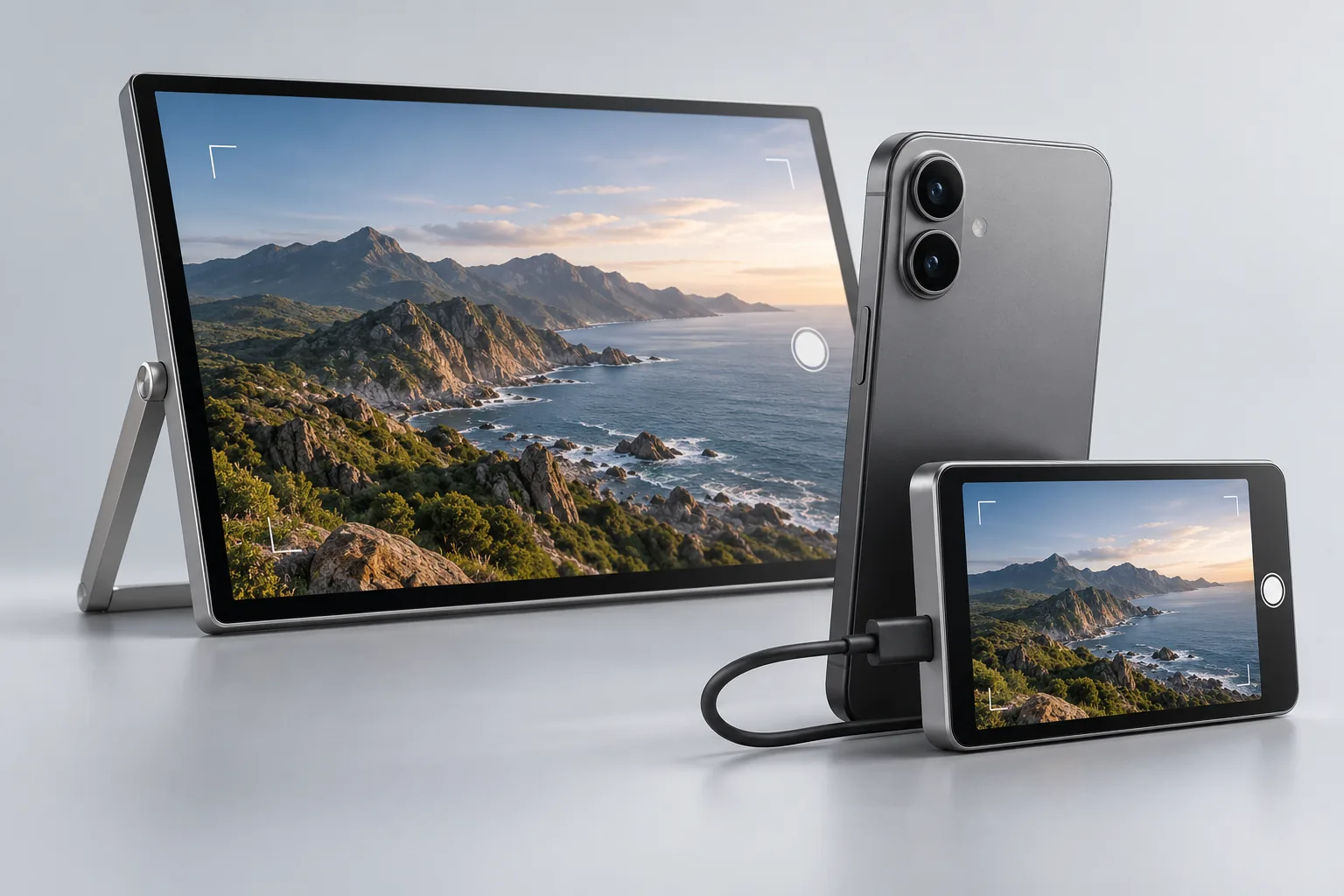

一台横屏显示器与一台小尺寸显示器同时显示同一路相机画面,手机通过 USB-C 线缆连接在其间
产品概念示意 多显示形态评估方向 · 示意非实物

平台参数

公开的能力模块、参数与接口。

下表按能力模块列出平台侧公开的参数、接口与对应的开发价值,用于判断某个方向是否值得进一步评估。

显示控制板与嵌入式 HMI 开发平台的公开能力模块、参数与接口
能力模块 参数与接口 开发价值
控制处理 300MHz 32 位 RISC-V,带 FPU / DSP 扩展 可承担嵌入式控制、显示调度与接口逻辑;是否需要外部主控取决于应用复杂度与系统架构。
视频输入 DisplayPort(DP)1.2、eDP 1.4;EDID 显示识别;支持 MST 接收 对接手机、PC 等 DP 信号源;EDID 用于源端识别面板支持的显示能力。MST 接收属于平台能力,实际能否输出多个画面取决于信号源,按项目验证。
MIPI 显示输出 双路 MIPI DSI;D-PHY 1.2、DSI 1.2 / DCS 1.3;每路最高 4 Lane、2.5Gbps/Lane;另提供 LVDS、QSPI 等面板接口 面向不同尺寸与分辨率的面板做适配,面板初始化与时序按项目确认;可评估双面板驱动,面板时序、资源分配与并发负载按项目验证。
显示处理 DPU;缩放、旋转、镜像及图层合成 面向画面方向、比例转换和多图层显示布局;具体显示通路与负载按项目验证。
内置图形加速 内置 2.5D GPU;路径绘制、图形混合、3×3 透视矩阵变换与颜色分量重排 可用于定制图形界面、仪表图形及图形变换,配合嵌入式 HMI 与触摸操作屏开发;具体软件适配和性能按项目评估。
图像编解码 JPEG 编码与解码 用于图像采集与显示的轻量处理,也可作为图像相关的技术咨询方向。
音频 双 I²S、2 通道模拟 ADC、6 通道 DMIC、ASRC、VAD ASRC 为异步采样率转换,用于衔接不同采样率的时钟域;VAD 为语音活动检测,用于判断有无语音输入。语音识别、回声消除与翻译由客户或外部平台提供。
连接与控制 USB 3.1 Gen 1 / USB 2.0;I²C / SPI / UART 连接外设与控制器件。USB 接口基础不等于已完成 UVC / UAC / HID 全部协议,具体协议范围按项目确认。

具体配置、并发能力与性能按项目验证。

技术应用与开发机会

技术应用与开发机会。

从输入接口、图像处理到显示输出,我们配合有行业经验的设备厂商与开发团队评估定制控制板。以下链路为目标方案架构,具体数据路由、软件支持和性能组合按项目验证。

已实现的重点应用

手机后摄屏

便携后摄触摸屏与直播大屏是已经跑通的重点方向,可直接进入方案评估。

适用市场:便携显示器 · 手机影像配件 · 仪器副屏

DP 输入的 MIPI DSI / LVDS 显示控制板

合作开发评估
目标链路
主机 DP 输出 → 显示与图像处理平台 → MIPI DSI / LVDS 屏。
适用需求
将电脑、工控机或兼容移动设备的 DP 视频连接到裸屏,用于便携显示器、手机后摄辅屏、仪器副屏及嵌入式显示模组。
可评估能力
DP 1.2 / eDP 1.4 输入;MIPI DSI / LVDS 输出;缩放、镜像、旋转、Gamma 调整及 OSD 图层叠加。
集成价值
在一套平台上整合视频接收、部分画面处理及显示控制,配合定制板形、接口与面板适配。
设计边界
USB-C 接入需配套 DP Alt Mode 连接与协商设计;触摸需触控器件及回传通路;平台未提供原生 HDMI 输入。

适用市场:仪器仪表 · 设备操作面板 · 显示模组

MIPI DSI 主机的 LVDS 屏幕适配

合作开发评估
目标链路
主处理器 MIPI DSI → 显示与图像处理平台 → LVDS 屏。
适用需求
主处理器输出与目标屏幕接口不匹配时,评估 DSI 接收、画面处理和 LVDS 输出的集成方案,用于仪器仪表、设备操作面板及产品改款。
可评估能力
MIPI DSI 接收、多种 LVDS 通道配置、输入输出尺寸适配、方向调整与状态信息叠加。
集成价值
适合同时需要接口适配与图像处理的设计;纯接口转换应与专用桥接器件比较成本及复杂度。
设计边界
需确认 DSI 工作模式、LVDS 映射、像素时钟与完整数据通路。

适用市场:数字显微镜 · 焊接观察 · 人工视觉检查

带 ISP 摄像头的本地实时显示与叠图

合作开发评估
目标链路
带 ISP 摄像头 → MIPI CSI → 图像处理 / DPU → DSI / LVDS 屏。
适用需求
数字显微镜、焊接观察设备与人工检查终端,评估无需连接电脑的本地观察主板。
可评估能力
摄像头端完成 ISP 并输出兼容像素格式;平台评估缩放、镜像、旋转与显示合成。内置 2.5D GPU 可用于绘制十字线、参考轮廓和操作界面,DPU 用于显示图层混合;JPEG 模块可评估抓拍与图像留档。
集成价值
将观察画面、辅助图形与操作界面整合到本地显示终端。
设计边界
需确认 CSI 数据类型、持续帧率、帧缓存及显示与 JPEG 编码并发能力。图像留档需配套存储与软件;不包含传感器 ISP 或自动缺陷检测算法。

适用市场:工业内窥观察 · 设备内部检查 · 广角观察终端

广角摄像头的畸变校正显示

合作开发评估
目标链路
带 ISP 广角摄像头 → MIPI CSI → Dewarp 几何校正 → 显示输出。
适用需求
工业内窥观察、设备内部观察与专用广角成像终端,评估在显示前完成镜头几何校正。
可评估能力
径向、切向、鱼眼与透视相关变换,双线性插值;结合画面方向调整、显示叠层与操作界面。
集成价值
可评估替代现有 FPGA 中固定的几何变换及部分显示处理逻辑。
设计边界
需确认校正参数模型、最大处理尺寸、吞吐与延迟。几何校正不等于计量精度保证;长距离探头传输需另外设计。

适用市场:双屏仪表 · 主副屏终端 · 双窗口显示设备

单 DP 输入的双屏显示模组

合作开发评估
目标链路
主机 DP MST 输出 → 两路显示通路 → 两块显示面板。
适用需求
双仪表、双窗口显示与专用双屏设备,评估通过一个 DP 连接接收两路视频流并驱动两块屏幕。
可评估能力
两路 DP MST 接收、两路视频主通路、双路 MIPI 显示输出及多种 LVDS 配置。
集成价值
评估集中式双屏控制板,减少分散的显示控制设计。
设计边界
主机必须支持所需 MST 模式;两屏分辨率、刷新率、输出组合与带宽分配需验证。本方向不等于将两路实时视频合成到一块屏,也不代表所有手机支持两个独立画面。

适用市场:FPGA 视频设备 · 图像处理控制板 · 定制显示终端

固定功能 FPGA 图像处理替代评估

合作开发评估
目标处理段
兼容视频输入 → 缩放 / 旋转 / 几何校正 / 图层合成 → 兼容输出。
适用需求
现有 FPGA 用于固定图像变换及显示控制,希望评估专用处理模块能否承担其中部分功能。
集成价值
按功能逐段比较器件数量、板级复杂度、软件工作量和成本;不预先承诺完全替代 FPGA 或固定降本比例。
设计边界
需核对原 FPGA 的全部职责。传感器 ISP、特殊接口、精密触发同步与自定义检测算法,不属于已确认可替代范围。

以上为目标方案架构,不代表现成方案或已量产能力;每项的可行性、工作量与交付范围按项目评估。

对应关系

原有功能与平台模块的对应关系。

现有 FPGA 设计中的固定处理功能,可以按下表逐段对照平台侧的模块能力,判断哪些部分值得进一步评估。

原有 FPGA 功能与平台模块的对应关系
原有功能 平台模块
视频缩放 专用缩放模块
90°/270° 旋转、镜像 专用旋转与镜像模块
镜头畸变与透视校正 Dewarp
图形、轮廓与界面绘制 2.5D GPU
显示图层混合、颜色转换 DPU
本地屏幕驱动 MIPI DSI / LVDS / QSPI

工程选型边界

影响选型的模块级规格。

下表列出各处理模块的公开规格与方向性约束,用于判断一条链路是否可行、需要先确认哪些条件。

各处理模块的公开规格与方向性约束
项目 选型说明
MIPI 接收 两路,每路最高 4 Lane × 2.5Gbps;链路速率不代表全流程处理性能。
专用缩放 模块输入有效行宽最大 2800 像素。
专用旋转 输出有效行宽:RGB888 / YUV444 ≤1600;YUV422 ≤2400;YUV420 ≤3200 像素。
显示合成 主显示前端与后端各列有 4 层能力,后端带背景层;子显示 2 层加背景层。按所选通路确认,不相加承诺总层数。
JPEG 8bit 像素;持续编解码吞吐及并发组合需确认。
摄像头前端 本文摄像头方案需兼容的带 ISP 摄像头或外部 ISP。
接口方向 DP 为输入;MIPI TX 为 DSI 显示输出,不能作为 CSI 摄像头输出宣传。
未验证方向 CSI→USB 与双实时视频单屏合成不作为已验证功能宣传。

以下为模块级规格,不代表任意完整链路均能同时达到最大值;旋转行宽是特定处理模块的限制,不是平台统一最大分辨率。

工程询盘

带着视频链路需求来评估。

说明以下信息可以让评估更快落地;信息未齐也可以先咨询。

  1. 输入设备与格式
  2. 所需处理
  3. 输出接口与屏幕
  4. 分辨率与帧率
  5. 延迟要求
  6. 现有 FPGA 或桥接方案
提交视频链路需求

合作方式

三种合作方式。

你的行业经验加上我们的显示与电子开发,通常比任何一方单独推进更有效率。选择哪种方式取决于你的团队配置与项目阶段。

我们开发

由我们完成显示、电子与固件部分,按约定范围交付 PCBA 或参考设计。

联合开发

你负责应用、算法或整机,我们负责显示与电子部分,按分工共同推进。

客户自行开发

由你自行完成产品开发,我们提供约定范围的资料与支持。

交付资料、固件、工具与授权范围按项目约定。
